磁性液位計UHZ-50/C

•

一、概述： 磁性液位計UHZ-50/C安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制

一、概述：
    磁性液位計UHZ-50/C安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。液位計是根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°。液位上升，翻柱由白色轉為紅色；液位下降，翻柱轉為白色，指示器紅、白界位處為容器內介質液位的實際高度，從而實現液位指示。
  磁性液位計UHZ系列磁翻柱液位計是引進吸收國外******產品，并加以提高研制生產的產品。 該產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上、下限報警和控制，配上LB型液位變送器，可將液位、界位信號轉換成二線制4～20mADC標準信號，實現遠距離檢測、指示、記錄與控制。系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
二、工作原理與結構：
   磁性液位計磁翻柱液位計是以磁性浮子驅動雙色磁翻柱指示液位，可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測?？梢宰龅礁呙芊狻⒎佬孤┖瓦m應高壓、高溫、腐蝕性條件下的液位測量,具有可靠的安全性,它彌補了玻璃板(管)液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質更顯其******性。比傳統的玻璃板(管)液位計具有更高的可靠性、安全性、xj****性、適用性。適用于冶金、石油、化工、船舶、環保、電力、造紙、制藥、印染、食品、市政等行業的液位、油位、油水界面、泡沫界面的連續測量與控制。

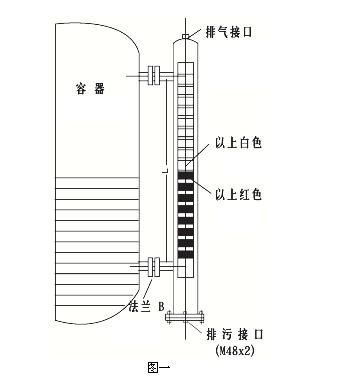

    UHZ-50/C-UHZ-50/C側裝式磁性浮球液位計，液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件，根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨文體管內液位的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅，白界位處為容器內介質液位的實際高度。從而實現液面的檢測目的如圖一所示。

三、磁性液位計產品特點：
   1、適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能
   2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。
   3、測量范圍大，不受容器高度限制。
   4、顯示器組件與被測介質******隔離，故密封性好可靠安全。
   5、結構簡單，安裝萬便，維修簡易。
   6、耐腐蝕、防爆。

四、磁性液位計技術參數：
   1、測量范圍：0－300mm、0－6000mm
   2、測量精度：±10mm
   3、介質密度：≥0.5g/cm3
   4、工作壓力：1.0，1.6，2.5，4.0MPa
   5、工作溫度：A=80℃，B=120℃，C=300℃
   6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
   7、測量界位比重差：≥0.15g/cm3
   8、本廠出廠連接法蘭尺寸：DN20P   N2.5（公制管）
   9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。

五、磁性液位計相關技術參數選用：

防腐型材料（表1）

國內外常用不銹鋼材料對照表（表2）

液體介質密度與沉筒距對照表（表3）
